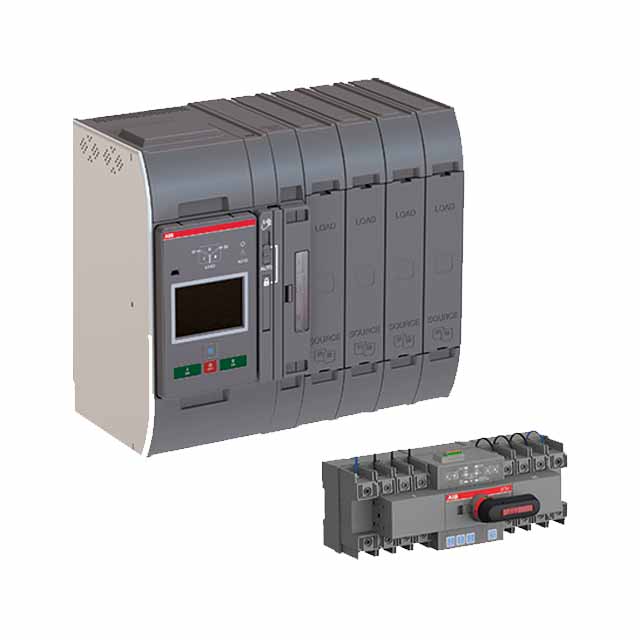

ATS-ABB อุปกรณ์ควบคุมการสลับแหล่งจ่ายไฟฟ้า
Automatic Transfer Switch ATS-ABB first true ATS, IEC 60947-6-1
ATS-ABB อุปกรณ์ควบคุมการสลับแหล่งจ่ายไฟฟ้า The world’s first true ATS, IEC 60947-6-1 อุปกรณ์ สัมผัสความเป็นสวิตช์สลับแหล่งจ่ายอัตโนมัติบนเทคโนโลยีและ นวัตกรรมที่ล้ำกว่า นวัตกรรมที่ผสมผสานประสิทธิภาพ และเสถียรภาพด้านไฟฟ้ากำลังร่วมกับฟังก์ชันดิจิตัล ที่ครบครันเพื่อรองรับความต้องการด้าน loT ในยุคปัจจุบันและอนาคตอย่างลงตัวการันตีด้วยรางวัลผติตภัณฑ์นวัตกรรมระดับโลก TruOne สวิตช์สลับแหล่งจ่ายอัตโนมัติรองรับกระแสใช้งานตั้งแต่ 30 ถึง 1600 แอมป์ ขึ้นกับรุ่นการใช้งานตามมาตรฐาน IEC standard หรือ UL standard สวิตช์โอนย้ายอัตโนมัติ เป็นอุปกรณ์สำหรับเลือกแหล่ง จ่ายไฟฟ้าระหว่าง หม้อแปลงไฟฟ้า และ เครื่องกำเนิดไฟฟ้าฉุกเฉิน อุปกรณ์ Automatic Transfer Switch TruONETM ผลิตและประกอบสำเร็จจาก โรงงานเดียวกันใน ยุโรปทั้งในส่วนของ ATS และ Controller และผ่านการทดสอบ การใช้งานจากโรงงานผู้ผลิตซึ่งได้รับมาตรฐานสากลแล้ว
LCD or Touch screen display
• หน้าจอของ ATS TruONETM เป็นชนิดหน้าจอสีขนาดใหญ่ 3.5 นิ้ว มีให้เลือกทั้งแบบหน้าจอ LCD (Level 3) และหน้าจอสัมผัส (Level 4)
• จากหน้าจอขนาดใหญ่ทำให้ใช้งาน ดูค่าการใช้งานได้ง่ายกว่า สามารถเลือกการอ่านค่าได้ทั้งในรูปแบบตาราง และมาตรวัดนอกจาก. ฟังก์ชันพื้นฐานที่ ATS ทั่วๆไปทำได้แล้ว ATS TruONETM ยังมีจุดเด่นที่แตกต่างเพิ่มเติมคือ
• มีระยะเวลาหน้าสัมผัสที่ใช้ในการโอนถ่ายแหล่งจ่ายหนึ่งไปยังอีกแหล่งจ่ายไม่เกิน 50ms
(Open and Delay transition)
• มีฟังก์ชันในการตรวจเช็คแรงดัน และความถี่ของสองแหล่งจ่าย ก่อนการสับเปลี่ยน In-phase
monitor (synchro check)สวิตช์โอนย้ายอัตโนมัติเป็นอุปกร
• แสดงค่า Voltage ,Frequency ของสองแหล่งจ่ายผ่านหน้าจอแสดงผล
• มีฟังก์ชันในการทำ Generator exercise โดยสามารถตั้งการสั่งการเป็นแบบรายวัน รายอาทิตย์รายเดือน หรือรายปี รวมถึงตั้งช่วงเวลาในการสั่งการได้
คุณสมบัติพื้นฐานที่ทำได้
รายละเอียด
– ขับเคลื่อนกลไกด้วยลวดแม่เหล็ก (Solenoid)
– มีการล๊อคตำแหน่งโดยการกดหน้าสัมผัสในทางกล หลังจำการหยุดจ่ายไฟฟ้าให้กับตัวขับเคลื่อน (Mechanically Held)
– หน้าสัมผัสเป็นสวิตช์ใบมีด (Knife-blade type contruction)
– หน้าสัมผัสถูกออกแบบในลักษณะทำความสะอาดพื้นผิวเอง (Self-cleaning contact design)
– หน้าสัมผัสประกอบด้วยหน้าสัมผัสหลัก (Main contacts) และหน้าสัมผัสอาร์ค (Arcing contracts)
– หน้าสัมผัสเคลือบผิวด้วยเงิน (Contact surfaces for making/ braking are silver coated)
– ลักษณะของการทำงานเป็นแบบ Double throw type
– เราสามารถเลือกการทำงานได้ทั้งระบบ Auto transfer และ Manual transfer
– ชุดควบคุมการทำงานเป็นแบบ Microprocessor
– โรงงานผู้ผลิตได้รับมาตรฐาน ISO9001 และ ISO14001
– มีระยะเวลาหน้าสัมผัสที่ใช้ในการโอนถ่านจากแหล่งจ่ายหนึ่งไปยังอีกแหล่งจ่ายไม่เกิน 50ms (Open transition)*
– มีหน้าจอ Display LCD แจ้งสถานะแหล่งจ่าย Alarm
– สามารถถอดแยกส่วน Controller และหน้าสัมผัสหลักโดยไม่ต้องหยุดจ่ายโหลดได้ Replacing of critical components (with no disturbance to the load)
– Mechanical endurance : 3,000 times
– Electrical endurance : 2,000/3,000 – 6,000 times (IEC)
– ผ่านการทดสอบการรบกวนคลื่นแม่เหล็กไฟฟ้า (Electromagnetic compatibility-EMC)
– แผงควบคุมสามารถทำงานได้ในช่วงอุณหภูมิ -20 ถึง 70 องศาเซลเซียล
– สามารถต่อเพิ่มหน้าสัมผัสช่วย (Auxiliary contacts)
– สามารถตั้งโปรแกรมสั่ง Start Generator ได้ถึง 4 โปรแกรม อีกทั้งยังสามารถตั้งเป็นแบบรายวัน รายสัปดาห์ หรือรายเดือนได้
– สามารถมองเห็นจากภายนอกได้ง่ายว่าอยู่ในสถานะใด (Auto/ Manual)
- TruOne ถูกออกแบบให้มีโครงสร้างเป็นส่วนๆ ลดจำนวนการใช้สายไฟและการเชื่อมต่อ สะดวกต่อการซ่อมบำรุง ลดเวลาในการติดตั้งได้ถึง 80%
- หน้าจอควบคุม สามารถเลือกติดกับหน้าตู้หรืออุปกรณ์ได้(Detachable HMI) ให้ความสะดวกในการควบคุม
- สามารถดาวน์โหลด, ตั้งค่าและอ่านค่าพารามิเตอร์ รวมถึง ควบคุมการทำงานผ่าน ABB Programming port
- TruONE สามารถเชื่อมต่อ Cloud-Based ผ่าน ABB Ability Electrical Distribution Control System (EDCS) และยังสามารถเชื่อมต่อโมดูลด้วยโปรโตคอลการสื่อสาร 7 รูปแบบอาทิ
-Modbus RS485
-Modbus TCP
-Ethernet/IP
-IEC61850 - ได้มาตรฐาน Tolerant of Vibration (IEC 60068-2-6) และ มาตารฐาน Tolerant of Shocks (IEC 60068-2-27)
- Contact transfer time l-ll, ll-l <50 ms
- มีฟังก์ชันสำหรับการทดสอบความพร้อมในการทำงานของเครื่องกำเนิดไฟฟ้า (Generator Exercise)
- TruONE มีเซนเซอร์วัดอุณหภูมิที่ส่วนต่างๆ ดังต่อไปนี้*
-อุณหภูมิขั้วต่อสาย ช่วยระบุตำแหน่งที่สายหลวม
-อุณหภูมิที่ HMI ช่วยระบุอุณหภูมิภายในแผงควบคุม
-อุณหภูมิที่อุปกรณ์ ช่วยระบุอุณหภูมิโดยรอบที่ติดตั้ง TruONE
*เฉพาะรุ่น Touch screen
- สามารถเลือกเข้าสาย Load ได้ 2 ทาง ทั้งด้านบน หรือ ด้านล่าง ของอุปกรณ์
- สามารถวัด Voltage and Current Harmonic*
TruONE Part number key
